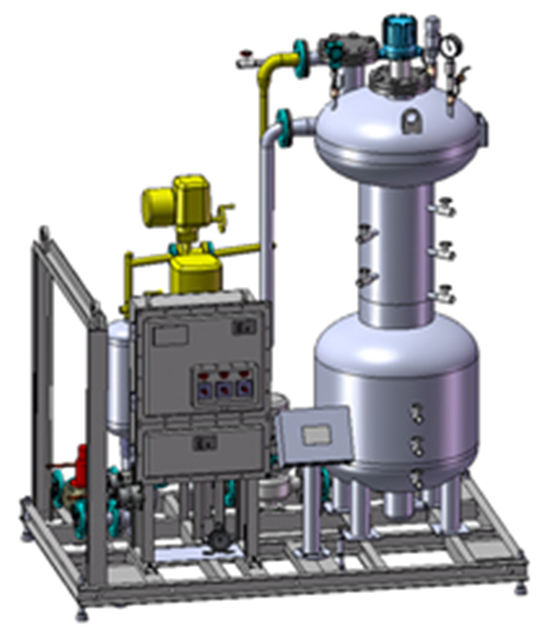

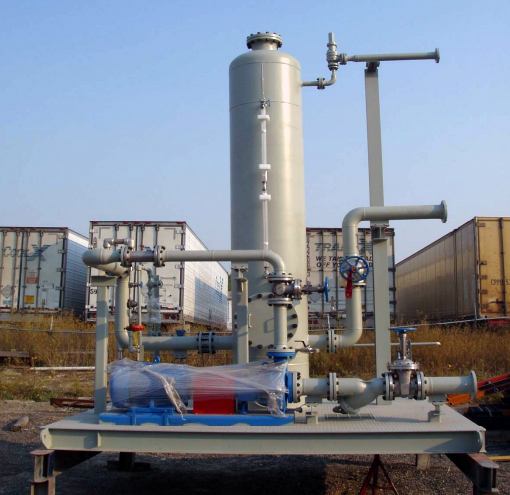

DM-3撬装移动式油井单井计量装置

主要用途:该装置是我公司最新研制开发的具有自主知识产权的一款单井计量装置。装置安装于用户自备的移动设备上，主要应用于环形井、偏远井及难计量油井的多相流计量。装置由PLC进行数据采集、处理和分析，不但准确测量油水混合液的总质量、流量，还能准确计算出含水率、纯油量。同时还可实现多相流各项参数瞬时值及曲线的实时显示、报表合成、数据的存储和传递功能。装置的研制成功为石油开采行业提供了多相混输工艺条件下多相流计量、气液分离的最佳解决方案。装置的运用为油田生产精细化管理水平的提高提供了有力的技术支持。

二、工作原理

    该装置技术集成了旋流分离理论、油气密度差异分析理论以及质量流量计量等多项先进理论在实践中的运用。 油井来液，通过气液分离控制部分，实现气液两相多级高效分离；分离后的气、液分别通过气体流量计、质量流量计实现气量、液量、油量、水量的准确计量；装置压力由压力变送器测得，测量信号由PLC测控系统进行采集和处理，进而得到液量、含油、含水、含气、系统压力、温度等数据及相关曲线。

三、结构组成

    主要由气液分离控制部分、多相流仪表计量部分及数据采集处理系统组成，移动工具客户自备（也可依据客户需求配备完整）。

四、功能特点

   1．适用于环形井、偏远井、无法集中计量井的计量；

   2．计量精度高。量程范围宽，采用高精度质量流量计进行液相计量，量程比可达100：1。

   3．适用范围广，适用于不同工况、各种介质条件下的多相流测量。

   4．自动化程度高，装置运行无需人工参与。

   5．安全可靠，采用管道设计，去掉了分离器、安全阀等压力器件。

   6．体积小，结构简单，占地面积小。

   7．操作简单，运行可靠，使用寿命长，维修、维护工作量小

     8．采用计算机对计量仪表测量参数进行分析处理，自动生成油井产出液多相流计量曲线和生产报表，为实现油井精细化管理提供了科学保障。

五、 主要技术参数

      1．计量精度

     液相相对误差： ≤3%

    含水率相对误差：≤2%

    气相相对误差： ≤5%

      2．测量范围

    液相测量范围0-6000t/d (根据用户需求设计)

    气相测量范围0-60000 Nm3/d (根据用户需求设计)

    含水率0-100%

    含气率0-100%

     3．介质流型： 所有流型

     4．液相粘度：  ≤5000cp（工况下）

     5．压损     ≤0.1 Mpa

     6．介质温度：  <100℃

     7．工作压力：  ≤1.6MPa（或按用户需求）

     8．环境温度：  -20℃~55℃

     9.防爆等级：  ExibllCT6

    10.计算机数据处理

    液、气、水（油）瞬时/累计流量显示

    液、气、水（油）瞬时曲线

    生产日报
